Regale: Durchbiegung und Verwindungssteifigkeit

Ein Regal ist das einfachste Möbel – bis es voller Bücher ist. Dann wirken zwei Kräfte, die man ihm nicht ansieht: Das Gewicht biegt die Böden nach unten, und jeder Stoss von der Seite will den Korpus zum Parallelogramm verschieben. Ob ein Regal nach zwanzig Jahren noch gerade steht, entscheidet sich bei der Konstruktion.

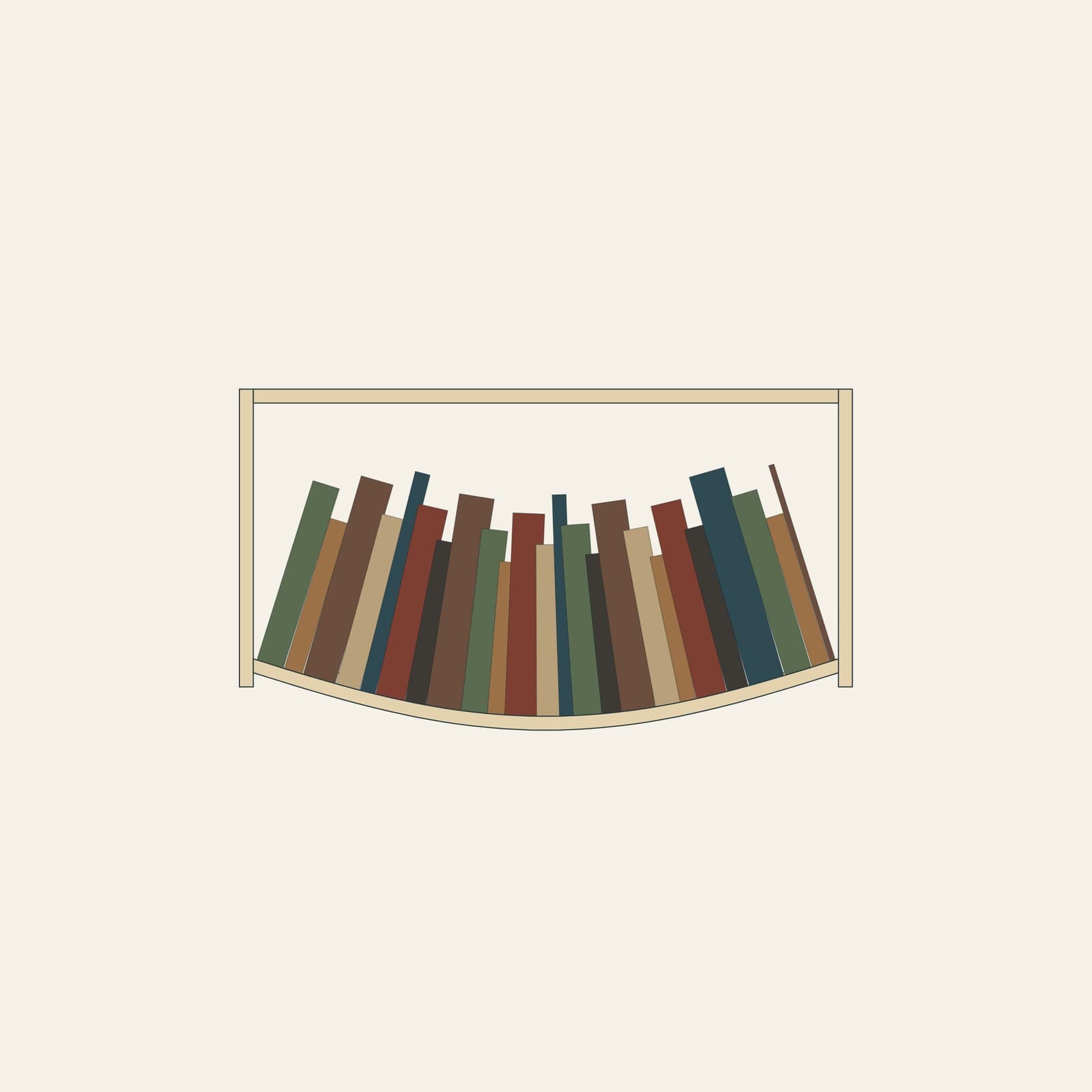

Warum sich Böden durchbiegen

Wie stark sich ein Boden durchbiegt, hängt von drei Dingen ab: vom Material, von der Stärke des Bodens und von der Spannweite – also davon, wie weit er frei von einer Seite zur anderen reicht.

Das Material. Jedes Material gibt unter Last unterschiedlich stark nach. Massivholz und Multiplex sind dabei um ein Vielfaches steifer als Spanplatte oder MDF.

Die Stärke. Ein etwas dickerer Boden ist viel steifer, als man denkt. Beim Biegen wird die Oberseite zusammengedrückt und die Unterseite gedehnt – und je weiter die beiden auseinanderliegen, desto mehr halten sie dagegen. Darum wirkt die Stärke gleich dreifach: Ein doppelt so dicker Boden biegt sich nicht halb, sondern nur noch ein Achtel so weit durch. Schon ein Boden mit 25 statt 19 Millimetern biegt sich nicht einmal mehr halb so weit durch.

Die Spannweite. Sie wirkt am stärksten. Ein doppelt so breites Fach trägt doppelt so viel, und zugleich gibt der längere Boden achtmal leichter nach – zusammen biegt er sich sechzehnmal so weit durch. Umgekehrt genügt es oft, ein Fach etwas schmaler zu machen: 60 statt 80 Zentimeter, und die Durchbiegung schrumpft auf rund ein Drittel.

Das Problem kommt mit den Jahren

Ein Boden, der beim Einräumen gerade aussieht, ist es nach Jahren oft nicht mehr. Holz und Holzwerkstoffe kriechen: Unter einer Last, die immer da ist, geben sie langsam weiter nach. Bei Massivholz wächst die Durchbiegung in Innenräumen auf etwa das Anderthalbfache, bei Spanplatte und MDF auf mehr als das Dreifache – so steht es in der Holzbaunorm EN 1995. Bücher sind genau so eine Dauerlast. Darum rechnet der Planer oben immer auch mit dem Zustand nach Jahren.

Was gegen das Durchbiegen hilft

• Kürzer spannen. Weil die Spannweite am stärksten wirkt, bringt eine Mittelseite mehr als jede andere Massnahme.
• Eine Leiste unter der Vorderkante. Eine schmale Leiste aus Hartholz, unter die Vorderkante geleimt, macht aus dem Boden einen Träger. Weil die Höhe so stark zählt – wie bei der Stärke des Bodens –, wird ein Boden aus Span-, MDF- oder CDF-Platte mit einer 40 mm hohen Leiste fünfzehn- bis dreissigmal steifer – und von vorne wirkt er einfach etwas kräftiger.
• Steiferes Material. Multiplex aus Birke oder Massivholz biegen sich deutlich weniger und kriechen weniger als Span- und Faserplatten.
• Fest verbinden. Ein Boden, der mit den Seiten fest verbunden ist – mit Verbindungsbeschlägen, Dübeln oder eingenutet und verleimt –, biegt sich weniger als einer, der lose auf Bodenträgern liegt.

Verwindung: das Parallelogramm

Vier Bretter, an den Ecken verbunden, bilden noch kein steifes Möbel. Ein Rechteck lässt sich zum Parallelogramm verschieben, ohne dass ein einziges Brett länger oder kürzer wird – nur die Ecken drehen sich ein wenig. Bei einem hohen, schmalen Regal reicht dafür schon ein Stoss mit der Schulter. Steif wird der Korpus erst, wenn etwas diese Verschiebung verhindert.

Am wirksamsten ist die Rückwand: Eine Platte ist eine Scheibe, die ihre Form nicht ändern kann, ohne zu reissen. Eingenutet und verleimt hält schon eine dünne Rückwand den ganzen Korpus im Winkel. Bei offenen Regalen und Raumteilern übernimmt ein Kreuz aus Stahl oder Holz diese Aufgabe – jede Diagonale wird auf Zug belastet. Und biegesteife Ecken helfen ebenfalls: fest verbundene Böden, ein Kranz oben, ein Sockel unten, gezinkte Ecken wie bei der Schwalbenschwanzverbindung.

Und wenn hinten keine Rückwand sein soll? Dann kommt es darauf an, wo man versteift. Senkrechte Leisten hinten an den Seiten bringen erstaunlich wenig – ob sie durchgehen oder zwischen den Böden sitzen. Sie machen die Seiten steifer, doch das schwächste Glied bleibt der dünne Boden, der sich in den Ecken biegt. Eine 10 cm hohe Leiste hinten unter jedem festen Boden dagegen macht genau diesen Boden steif. Mit den Seiten verleimt, wird jedes Fach zu einem steifen Rahmen: Im Planer oben ist das Regal damit rund sechsmal steifer als mit senkrechten Leisten und fast so steif wie mit einem Kreuz.

Die Diagonalprobe

Ob ein Korpus im Winkel ist, prüft man in der Werkstatt mit dem Meterstab: über Kreuz messen, von Ecke zu Ecke. Sind beide Diagonalen gleich lang, ist der Korpus rechtwinklig. Ist eine länger, ist er schief – und zwar oben um ein Vielfaches mehr, als die Diagonalen sich unterscheiden. Bei einem hohen, schmalen Regal kann ein Unterschied von 4 mm einen Versatz von 5 mm und mehr bedeuten.

Darum gilt: Erst ausrichten, dann die Rückwand einsetzen. Die Rückwand hält den Winkel, den der Korpus beim Verleimen hat – auch den falschen.

Sicher stehen

Ein hohes Regal gehört an die Wand. Gefüllt hat es seinen Schwerpunkt weit oben, und wer ein oberes Fach als Tritt benutzt oder eine Schublade auszieht, kann es kippen. Ein Winkel oben an der Wand verhindert das. Und auf einem unebenen Boden verwindet sich jeder Korpus ein wenig – Stellfüsse oder ein Sockel, der ausgerichtet wird, halten ihn gerade, damit Türen und Fronten sauber fluchten.

Wie ein Regal bei uns gebaut ist – mit fest verbundenen Böden und eingenuteter Rückwand –, können Sie im Regalkonfigurator selbst zusammenstellen.
