Die Schwalbenschwanzverbindung
Schwalben und Zinken greifen ineinander und halten auch ohne Leim: wie die Verbindung funktioniert, welche Arten es gibt und wie man sie aufteilt – mit Zinkungsrechner und Ecke in 3D.
Wer eine alte Schublade herauszieht und an der Ecke ineinandergreifende Trapeze sieht, hat sie vor sich: die Schwalbenschwanzverbindung. Sie ist eine der schönsten Holzverbindungen – und eine der klügsten.
Warum sie hält
Am einen Brett sitzen die Schwalben: trapezförmige Zapfen, die zum Brettende hin breiter werden, wie der Schwanz einer Schwalbe. Am anderen Brett sitzen die Zinken, die genau in die Lücken dazwischen passen. Weil die Schwalben sich verbreitern, lässt sich das Schwalbenbrett in Zugrichtung nicht mehr herausziehen – auch ohne Leim. Nur in einer einzigen Richtung, quer dazu, gleiten die Teile ineinander. Der Leim auf den vielen Flanken macht die Ecke dann dauerhaft fest.
Zinken rechnen – und fügen

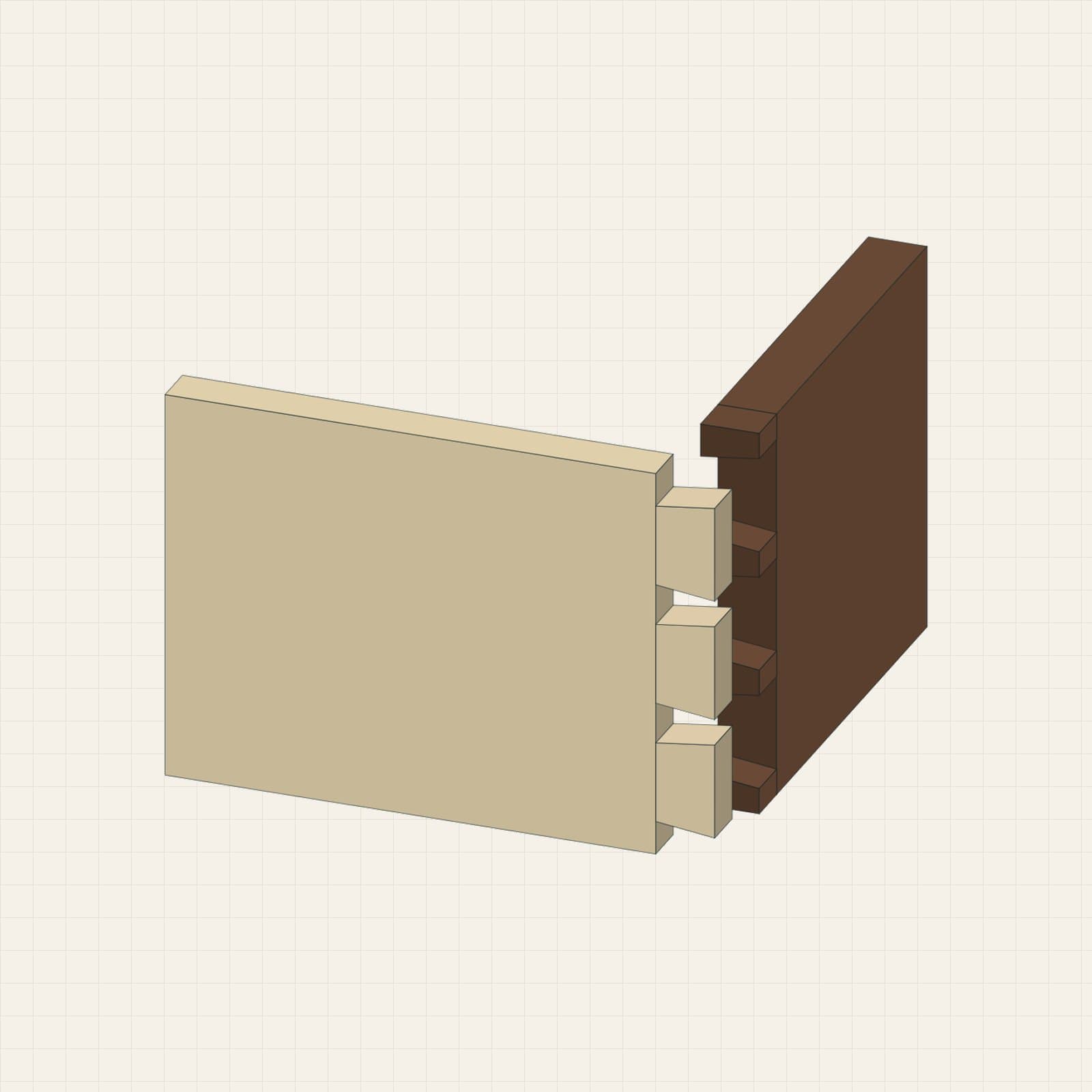

Breite, Holzstärken und Anzahl Schwalben wählen: Der Planer teilt die Zinkung auf, rechnet Winkel und Breiten und zeigt die Ecke in 3D. Mit «Abspielen» gleiten die Schwalben in die Zinken.
- Winkel
- 7.1 °Neigung 1:8
- Schwalbe
- 29.3 mman der Kante, an der Grundlinie 24.8 mm
- Zinken
- 8 mmschmale Seite, breite Seite 12.5 mm
- Leimfläche
- 15.2 cm²6 Flanken
Offen: Schwalben und Zinken sind auf beiden Seiten als Hirnholz zu sehen – eine Verbindung, die zeigt, wie das Stück gebaut ist.
Neigung als Werkstattregel: 1:6 für Weichholz, 1:8 für Hartholz. Halbe Zinken an den Rändern so breit wie die ganzen, halbverdeckt mit einer Lippe von einem Drittel der Brettstärke. Am Stück richtet sich die Aufteilung nach Holz, Mass und Auge.
Offen, halbverdeckt, verdeckt
- Offene Zinkung: Schwalben und Zinken gehen durch beide Bretter und sind auf zwei Seiten als Hirnholz zu sehen – an Korpusecken, Truhen und Kisten, oft bewusst als Gestaltungselement.
- Halbverdeckte Zinkung: Die Schwalben enden vor der Aussenseite des Zinkenbretts, vorne bleibt eine Lippe stehen. Von vorne ist nichts zu sehen. So werden klassisch Schubkastenfronten mit den Seiten verbunden – die Verbindung hält genau in der Richtung, in der man an der Schublade zieht.
- Verdeckte Zinkung auf Gehrung: Aussen treffen sich zwei Gehrungen, die Zinkung liegt ganz innen. Rundum unsichtbar und die aufwendigste Form.
Neigung und Aufteilung
Die Flanken der Schwalben sind geneigt, und die Neigung ist ein Kompromiss: Zu steil, und die Schwalben halten schlechter; zu flach, und die spitzen Kanten brechen aus. Als Werkstattregel gilt 1:6 für Weichholz und 1:8 für Hartholz. Aufgeteilt wird von den Rändern her: halbe Zinken aussen, dazwischen Schwalben und ganze Zinken im gleichen Rhythmus. Feine, schmale Zinken gelten als Zeichen sorgfältiger Handarbeit.
Von Hand und mit der Maschine
Von Hand wird zuerst die Tiefe mit dem Streichmass angerissen, die Neigung mit der Schmiege. Meist werden die Schwalben zuerst gesägt und auf das Zinkenbrett übertragen, dann die Zinken gesägt und das Holz dazwischen mit dem Stechbeitel ausgestemmt. Maschinell schneiden Zinkenfräse oder CNC die Verbindung – das Einpassen und das Auge für die Aufteilung bleiben Handwerk.
Herkunft
Die Schwalbenschwanzverbindung ist uralt: Man findet sie schon an Möbeln aus dem alten Ägypten, und sie gehört bis heute in Europa wie in Asien zum festen Repertoire des Möbelbaus. Weitere Verbindungen: Die Gratleiste und Schlitz und Zapfen.
