Schlitz und Zapfen
Eine der ältesten Holzverbindungen: trägt ohne Schrauben und ist verdeckt von aussen nicht zu sehen. Wie sie aufgebaut ist, warum der Zapfen ein Drittel der Holzstärke misst – zum Ausprobieren.
Schlitz und Zapfen verbinden zwei Hölzer, die über Eck oder im rechten Winkel aufeinandertreffen. Die Verbindung ist Tausende Jahre alt und bis heute eine der besten, die es im Möbelbau gibt.
Das Prinzip
Ein Teil endet in einem Zapfen: Das Holz wird von beiden Seiten so weit abgesetzt, dass ein schmaler Steg stehen bleibt. Das Gegenstück erhält einen passenden Schlitz. Gesteckt und verleimt entsteht eine Ecke mit grossen Leimflächen, die Kräfte aus allen Richtungen aufnimmt – ohne Schrauben und ohne Metall.
Schlitz und Zapfen, Schritt für Schritt
- 1 / 3Der Schlitz im Oberstück ist ein Drittel so breit wie das Holz stark und endet vor Oberkante und Stirnseite. Er ist nur von unten offen.
Die Drittelregel
Der Zapfen ist etwa ein Drittel so dick, wie das Holz stark ist. So bleiben links und rechts des Schlitzes genug Wangen stehen, damit nichts ausbricht, und der Zapfen ist trotzdem kräftig genug. Er ist zudem etwas kürzer, als der Schlitz tief ist: Das schafft Platz für den Leim, und die Schulter liegt satt an.
Ein Drittel für den Zapfen
Holzstärke, Breite und Schlitztiefe wählen: Der Planer rechnet Zapfen und Wangen nach der Drittelregel und die Leimfläche. Mit dem Regler unten fügen Sie die Verbindung.
- Zapfen
- 10 mmein Drittel der Holzstärke
- Wangen
- 10.0 mmje Seite
- Zapfengrösse
- 60 × 48 mm20 mm Schulter zur Stirn
- Leimfläche
- 57.6 cm²beide Wangen, Langholz
Die Passung geht von Hand mit leichtem Druck. Zu streng sprengt sie die Wangen, zu lose hält der Leim nicht.
Drittelregel und Leimluft wie am Eichentisch im japanischen Stil. Die Schulter zur Stirn ist hier ein Viertel der Breite – am Stück richtet sie sich nach Holz und Kräften.
Offen oder verdeckt
Beim offenen Schlitz geht der Zapfen durch die ganze Höhe des Querholzes und ist an der Oberkante und an der Stirnseite sichtbar – ein Zeichen dafür, wie das Stück gebaut ist. Beim verdeckten Schlitz endet die Aussparung vor der Oberkante und vor der Stirnseite. Der Zapfen ist kürzer und schmaler, bekommt auch zur Stirn hin eine Schulter und bleibt ganz im Holz verborgen. Das verlangt mehr Genauigkeit, weil Schlitz und Zapfen in Tiefe und Breite aufeinander abgestimmt sein müssen.
Warum nicht einfach Schrauben?

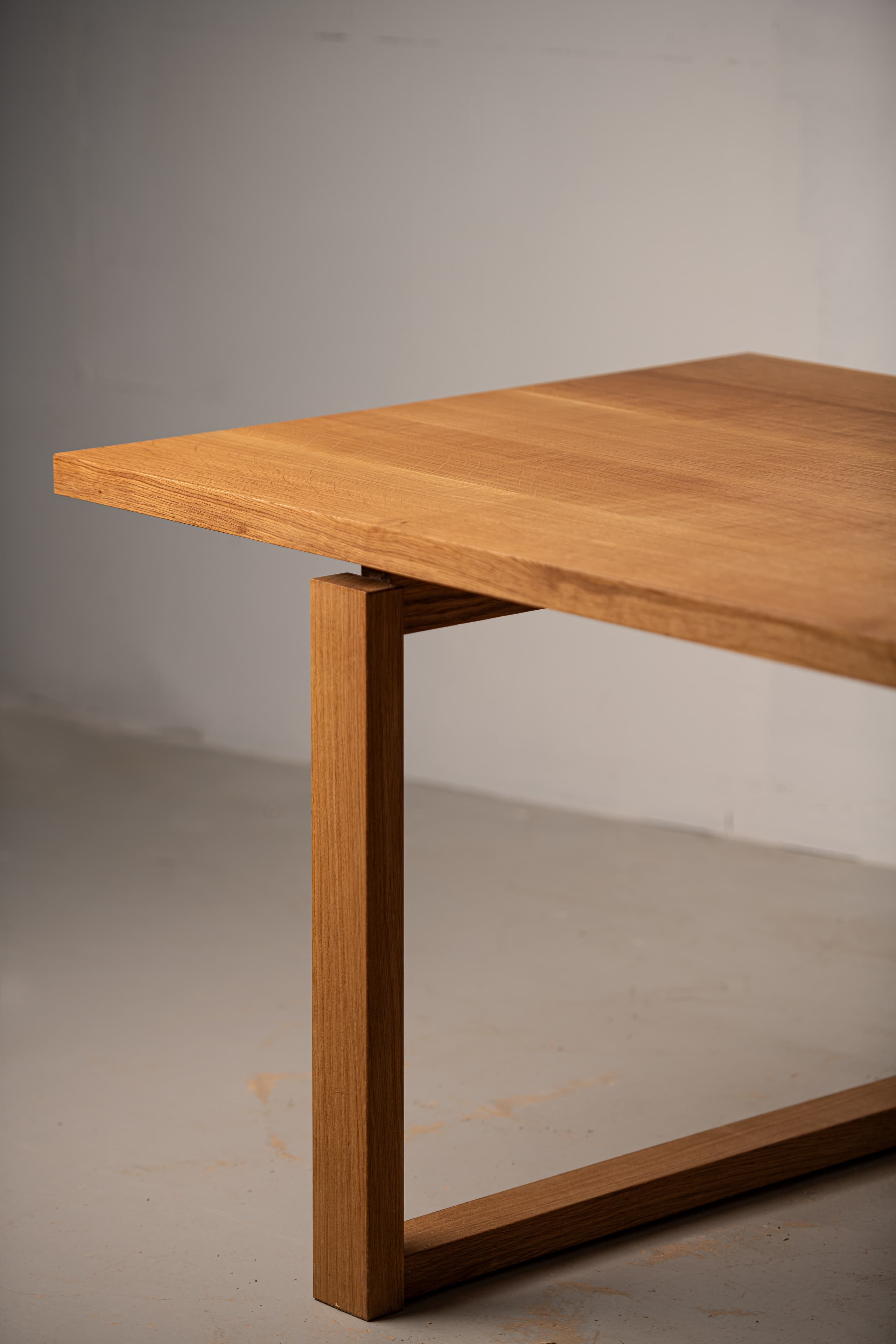

Schrauben in Massivholz lockern sich mit den Jahren, weil das Holz arbeitet. Eine gut gefügte und verleimte Schlitz-Zapfen-Verbindung hält dagegen über Generationen. Am Eichentisch im japanischen Stil sind so die Seitenteile der Beine mit dem Ober- und dem Unterstück verbunden.
Herkunft und Handarbeit
Zapfenverbindungen gehören zu den ältesten Holzverbindungen überhaupt. Archäologische Funde belegen sie in Europa schon in der Jungsteinzeit, und in Möbeln aus dem alten Ägypten sind sie bereits fein ausgearbeitet erhalten geblieben.
Von Hand wurde der Zapfen angerissen, mit der Absetzsäge an Schulter und Wangen eingeschnitten und sauber beigestossen. Den Schlitz sägte man an den Wangen ein und stemmte ihn mit dem Stechbeitel aus. Verleimt wurde mit warmem Knochen- oder Hautleim, oft zusätzlich mit einem Holznagel gesichert. Heute schneiden Maschinen vor – die Passung wird nach wie vor von Hand geprüft und nachgearbeitet.
